條碼秤常見的的問題
時間:2015-11-30 11:28 來源:卓信科貿 作者:卓信科貿

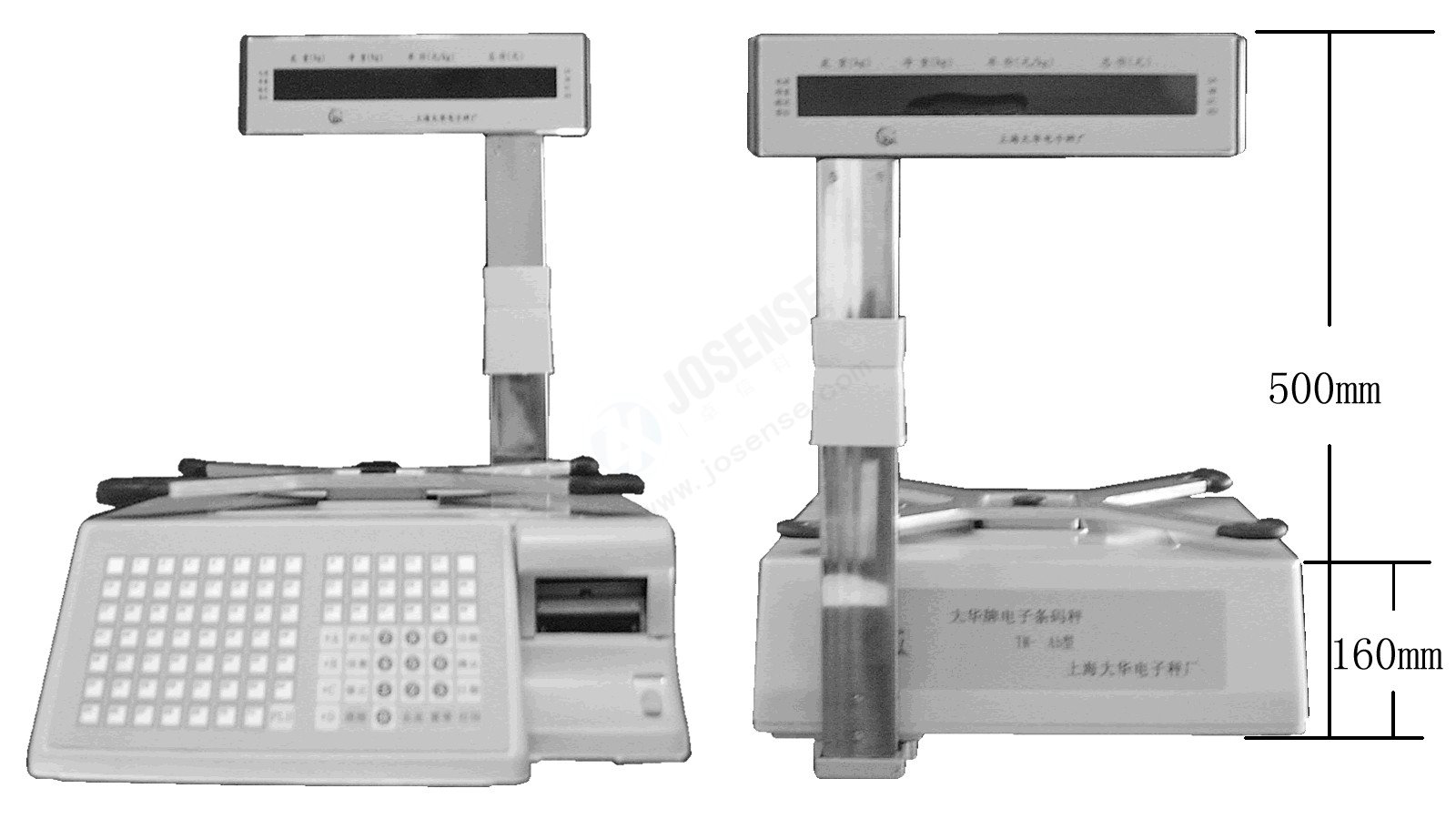

正視圖
顯示、輸入部分
3．1 顯示部分

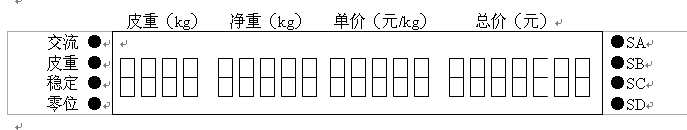

條形碼打印計價秤顯示部分由右邊狀態指示區、左邊累計顯示區及中間主顯示區域組成。
數據位數分別是皮重4位、凈重5位、單價5位、總價7位。
上圖所示的各指示燈說明如下：
|
指示燈 |
狀態說明 |
| 交流 | 當電子秤正常開機后交流燈亮；若不亮則請檢查電子秤內部電源線是否導通或者開關電源有無輸出 |
| 皮重 | 當用戶有去皮操作后，皮重?zé)袅疗?，提示本次稱重已去除皮重 |
| 穩定 | 當電子秤顯示屏有穩定讀數后，穩定燈亮起，提示稱重?cái)?shù)據已處于穩定準確狀態 |
| 零位 | 當電子秤重量窗口顯示為0.000時，零位燈亮起，提示電子秤處于空載狀態或置零狀態 |
| SA、SB、SC、SD | 這四個指示燈為累計指示燈，當其亮起時，提示所對應累加器內有內容且未作處理 |
3．2 輸入部分
條形碼打印計價秤輸入部分主要為鍵盤。鍵盤分為a型鍵盤和b型鍵盤兩種，a型鍵盤為56鍵，由31個快捷鍵、10個數字鍵和15個功能鍵組成；b型鍵盤為96鍵，由71個快捷鍵、10個數字鍵和15個功能鍵組成。
鍵盤主要由鍵盤PCB板組成，按鍵主要為機械式按鍵；其中，b型鍵盤另有一種為薄膜式觸摸鍵盤，其主要組成為薄膜鍵盤面貼（內含線路），無PCB板。
3．3 顯示、輸入部分常見故障及排除方法
| 故障現象 | 診斷及排除 |
| 數碼管顯示多、缺筆畫 |
檢查顯示信號排線是否插好；立桿型請檢查立桿安裝是否正確； 檢查顯示信號排線是否破損，如破損，請更換顯示排線； 檢查顯示板各電阻、電容及三極管是否完好； 檢查電子秤主機板81C55P芯片是否焊接良好或芯片本身各引腳是否有電壓，若無，請更換芯片； |
| 開機能正常自檢，但待機后主機板報警常鳴 |
檢查按鍵是否有效或是否沒有彈起； 檢查按鍵焊點是否短路或與其他導體接觸； 檢查主機板與底座間有無絕緣墊片，若無，請?zhí)砑樱?/span> |
3.4電源部分
條形碼打印計價秤電源部分主要為開關電源SW90－4AAC，有4路電壓輸出，分別為5V、9V、15V、24V。電子秤電壓接線方案如下：
|
電壓 |
5V及COM | 9V及COM | 15V及COM | 24V及COM |
| 部件 | 顯示板及網卡 | 主機板 | A/D轉換 | 打印機 |
4．1 電源部分常見故障及排除方法
| 故障現象 | 診斷及排除 |
| 無法正常開機 |
檢查主機板電源線是否接觸良好； 請檢查開關電源是否有穩定9V電壓輸出；若輸出不穩定，即說明負載短路；若無輸出，請更換開關電源； 檢查電源熔絲管是否燒斷； |

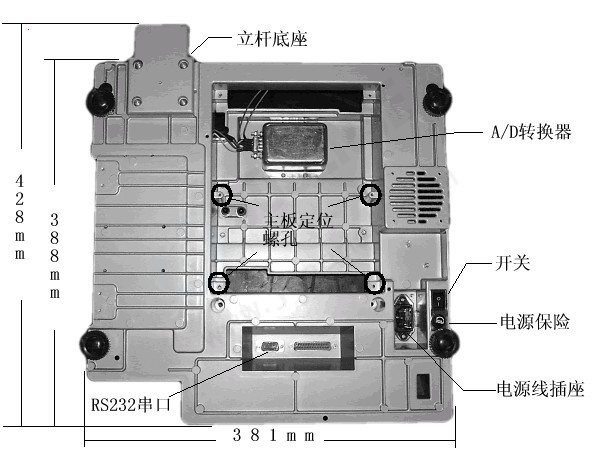

卸下稱重支架（位于秤盤下）；
將電子秤底座上的上蓋固定螺絲旋下，取下上蓋；
換上開關電源即可，更換時請注意：每一組電源線均應對應上述表格，不可接混，否則易引起部件燒壞；通常情況下，各組電源線紅色線接正極（＋V），綠色線接COM。
5 其他常見故障排除方法及注意事項
5．1 其他常見故障排除方法
| 故障現象 | 診斷及排除 |
|
單機版電子秤無法通訊（串口） （軟件顯示下載完畢，但無返回值，電子秤上并無下載數據） |
檢查通訊線是否充分連接，連接處有無松動，通訊線本身是否完好； 請確認軟件中下載數據所使用的串口號與實際電腦使用的串口號一致，串口參數符合設置要求； 檢查電子秤內部通訊線路接插件是否松動，通訊芯片接觸是否良好； |
| 聯網版電子秤無法通訊（TCP/IP接口） |
檢查網線線序是否正確，水晶頭是否夾好；（注：隨機網線為雙機互連線，僅用于單機測試） 請正確設置電子秤IP地址（設置方法見本手冊第三章第9節）； 若出現“聯機成功，傳送失敗”，請檢查電子秤網卡屬性設置，確認傳送波特率選項為9600bps；請檢查網卡與主板間線路接插件是否松動；重啟秤； |
5．2 其他注意事項
電子秤立桿安裝時請先確保立桿電源線及顯示信號排線接插件接觸良好，然后再將立桿整體通過立桿底座固定于電子秤底座上。
更換打印頭時需先旋下打印頭蓋上的打印頭固定螺絲（兩個），然后將打印頭拔下后更換，最后以固定螺絲固定打印頭即可；請確保打印頭表面完整且無擦痕，固定打印頭螺絲前需將打印頭向打印機出紙方向盡量延伸，以確保打印頭可與打印膠棍緊密接觸。
本文來自“卓信科貿”原創，轉載請注明出處！
